Датчик паров спирта MQ-3 (Troyka-модуль)
Хотите определить концентрацию алкоголя в выдыхаемом воздухе или обнаружить утечку технического спирта на конвейерной линии? А может намекнуть кому-то о злоупотреблении парфюмом? Ваш выбор — датчик паров спирта MQ-3.
Хотите определить концентрацию алкоголя в выдыхаемом воздухе или обнаружить утечку технического спирта на конвейерной линии? А может намекнуть кому-то о злоупотреблении парфюмом? Ваш выбор — датчик паров спирта MQ-3.

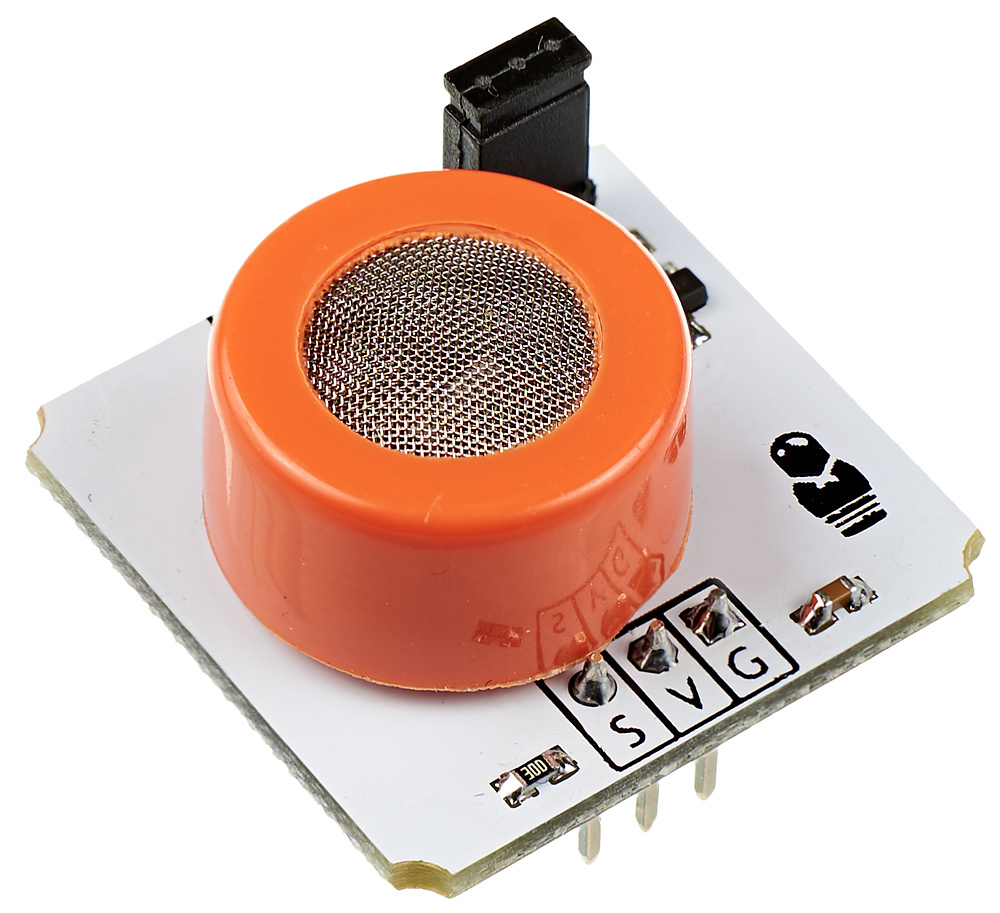

Датчик построен на базе полупроводникового газоанализатора MQ-3. На логический выход датчик выдаёт аналоговый сигнал, пропорциональный содержанию паров спирта в окружающей среде.
Мы предусмотрели возможность контроля нагревательного элемента сенсора через отдельную группу контактов.
Вы можете использовать разное напряжение для логики датчика и работы нагревателя. А еще — программно включать и выключать нагреватель, что значительно продлит время автономной работы устройства.
В газоанализатор встроен нагревательный элемент, который необходим для химической реакции: во время работы сенсор будет горячим — это нормально.
Подключение
В общем случае датчик подключается двумя трёхпроводными шлейфами, по первому осуществляется питание датчика и снятие показаний сенсора, по второму — подается напряжение на нагревательный элемент сенсора. Если нет нужды в ручном управлении нагревателем, оставьте только первый шлейф, а питание на нагреватель подайте установкой джампера.
Для подключения к Arduino или Iskra JS рекомендуем использовать Troyka Shield.
Модуль физически совместим с breadboard’ом.
Комплектация
- 1× Плата-модуль c датчиком MQ-3
- 2× Трёхпроводной шлейф
- 1× Джампер
Характеристики
- Напряжение питания нагревателя: 5 В
- Напряжение питания датчика: 3,3–5 В
- Потребляемый ток: 150 мА
- Габариты: 25,4×25,4 мм
Ресурсы
Видеообзор датчиков серии MQ:
- Руководство по использованию, примеры и документация
- Что такое Troyka-модули?
Библиотеки:
- для Arduino
- для Iskra JS
